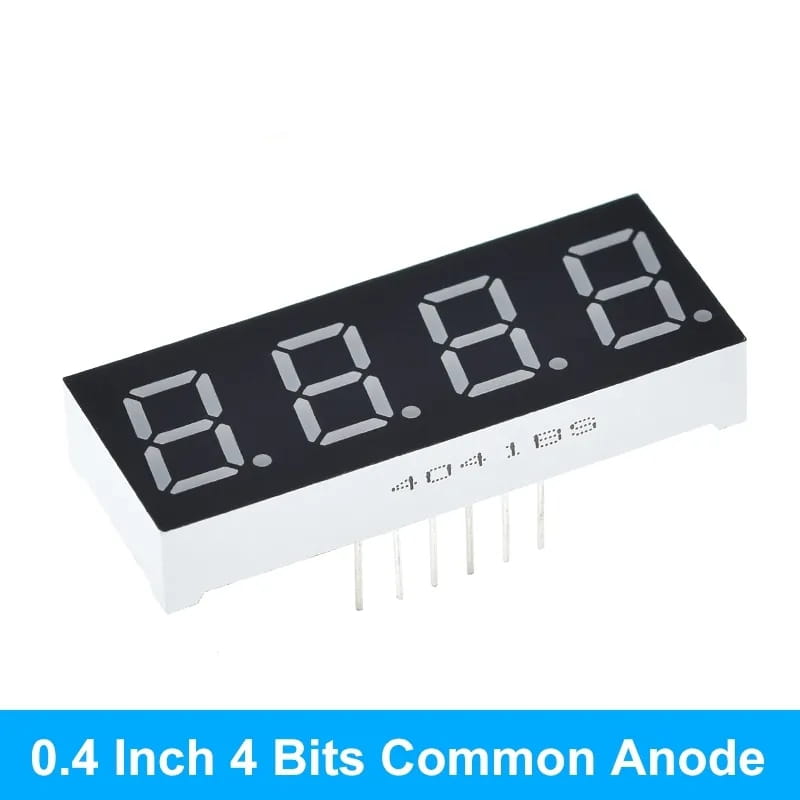

Afficheur 7 segments 4 chiffres 0,56″ – Anode/Cathode Commune

L’afficheur 7 segments 4 chiffres de 0,56 pouces est un composant électronique indispensable pour les passionnés d’électronique, les étudiants et les développeurs embarqués. Il permet d’afficher facilement des valeurs numériques telles que l’heure, le voltage, la température ou toute autre donnée sur 4 chiffres. Ce module trouve sa place dans de nombreux projets DIY, industriels ou éducatifs.

Grâce à ses versions à anode ou cathode commune, cet afficheur est compatible avec les circuits logiques TTL ainsi qu’avec les microcontrôleurs populaires comme Arduino, ESP32, Raspberry Pi, et même avec des modules d’affichage spécialisés tels que le MAX7219 ou le TM1637.

✅ Caractéristiques techniques

• Type d’affichage : 7 segments

• Nombre de chiffres : 4

• Taille : 0,56 pouces (~14 mm)

• Couleur : Rouge vif

• Type : Anode commune ou cathode commune (selon modèle)

• Nombre de broches : 12 à 14 selon le modèle

• Format de brochage : Double rangée latérale

• Tension par segment : Environ 2 V

• Courant recommandé : 10 à 20 mA par segment

• Matériau : Boîtier noir avec lentilles rouges

• Affichage du point décimal : Oui, sur chaque chiffre

• Compatibilité : Arduino, STM32, ESP8266/ESP32, Raspberry Pi

✅ Principe de fonctionnement

Chaque chiffre est composé de 7 LED formant les segments de A à G, ainsi que d’un point décimal (DP). Les 4 chiffres partagent les mêmes broches de segments, mais ils sont multiplexés grâce à 4 broches communes dédiées à la sélection des chiffres.

On distingue deux types d’afficheurs :

• Anode commune : toutes les anodes des chiffres sont reliées entre elles.

• Cathode commune : toutes les cathodes sont reliées.

Ce multiplexage permet d’économiser des broches sur le microcontrôleur tout en assurant un affichage stable et un rafraîchissement rapide.

✅ Utilisation avec Arduino

Un Arduino peut piloter directement ce module via multiplexage logiciel. Cependant, il est souvent préférable d’utiliser un contrôleur externe comme le TM1637 ou le MAX7219. Ces contrôleurs facilitent la gestion de l’affichage et améliorent la fluidité.

Exemple avec le MAX7219 (bibliothèque LedControl) :

#include <LedControl.h>

// Broches : DIN, CLK, CS
LedControl lc = LedControl(12, 11, 10, 1);

void setup() {
lc.shutdown(0, false);
lc.setIntensity(0, 8);
lc.clearDisplay(0);
lc.setDigit(0, 0, 1, false);
lc.setDigit(0, 1, 2, false);
lc.setDigit(0, 2, 3, false);
lc.setDigit(0, 3, 4, false);
}

void loop() {
// Affiche 1234 en boucle
}

✅ Applications courantes

• Horloges digitales (HH:MM)

• Thermomètres électroniques

• Compteurs de personnes ou d’impulsions

• Voltmètres numériques

• Afficheurs de score

• Chronomètres et minuteries

• Panneaux de contrôle industriels

✅ Compatibilité étendue

Ce module est parfaitement compatible avec :

• Cartes Arduino (UNO, MEGA, Nano)

• ESP32 / ESP8266

• STM32, PIC

• Raspberry Pi via GPIO

• Circuits intégrés comme MAX7219, TM1637, 74HC595

✅ Astuces pratiques

• Toujours insérer une résistance de 330 à 470 Ω si vous n’utilisez pas de contrôleur dédié.

• Pour simplifier le câblage, préférez un module équipé du MAX7219 ou TM1637.

• En multiplexage logiciel, veillez à un rafraîchissement régulier pour éviter le scintillement.

✅ Pourquoi choisir cet afficheur ?

✅ Conclusion

L’afficheur 7 segments 4 chiffres 0,56 pouces est un excellent choix pour afficher des données numériques de manière claire, compacte et professionnelle. Que vous soyez étudiant, maker ou technicien, ce module s’adapte parfaitement à vos projets électroniques. Disponible en anode ou cathode commune, il peut se connecter directement à vos circuits ou via un contrôleur externe, assurant ainsi des performances fiables et une intégration facile.
