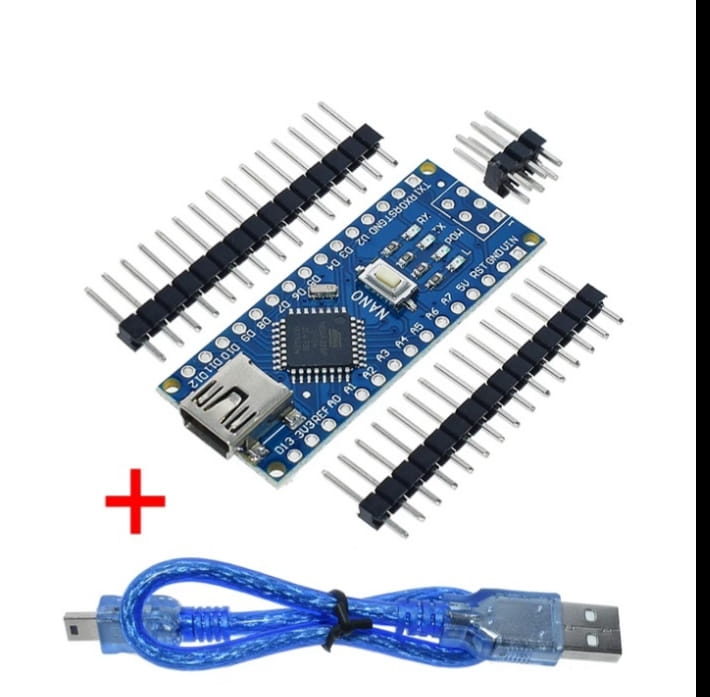

Carte Arduino Nano avec câble USB – Microcontrôleur compact pour projets électroniques embarqués

L’Arduino Nano est une carte de développement ultra-compacte basée sur le microcontrôleur ATmega328P, qui offre des fonctionnalités similaires à celles de l’Arduino Uno, mais dans un format beaucoup plus petit. Grâce à sa taille réduite, elle est idéale pour les projets électroniques où l’espace est limité, comme les systèmes portables, les objets connectés (IoT), les wearables ou les modules embarqués dans des maquettes, robots ou drones.

Cette version est livrée avec un câble USB mini-B, ce qui permet une programmation et une alimentation directe depuis un ordinateur. Certains modèles de Nano utilisent la puce CH340 pour la communication USB, ce qui les rend plus économiques tout en étant entièrement compatibles avec l’IDE Arduino.

---

🔷 Caractéristiques techniques de l’Arduino Nano

• Microcontrôleur : ATmega328P

• Tension de fonctionnement : 5V

• Tension d’entrée (via Vin) : 6V à 12V

• Broches numériques d’E/S : 14 (dont 6 PWM)

• Entrées analogiques : 8

• Mémoire Flash : 32 KB (dont 2 KB utilisés par le bootloader)

• SRAM : 2 KB

• EEPROM : 1 KB

• Fréquence d’horloge : 16 MHz

• Interface USB : mini-B via puce CH340 ou FT232 selon la version

• Dimensions : 18 x 45 mm (environ)

• Connecteur ICSP + bouton reset

Le Nano se soude ou se connecte facilement via headers, ce qui en fait un excellent choix pour les prototypes compacts ou l’intégration dans des circuits imprimés personnalisés.

---

⚙️ Avantages de l’Arduino Nano

• Format miniature : parfait pour les projets portables ou limités en espace.

• Fonctionnalités complètes : similaire à une Arduino Uno, mais avec 2 entrées analogiques supplémentaires.

• Alimentation flexible : peut être alimenté via USB ou par source externe (Vin).

• Coût réduit : surtout dans les versions CH340.

• Câble USB inclus : pas besoin d’acheter un câble séparément.

📌 Note : pour les versions avec puce CH340, l’installation d’un pilote peut être nécessaire (téléchargeable gratuitement).

---

💡 Applications pratiques du Nano

1. Montres et wearables : grâce à sa petite taille, il peut facilement s’intégrer dans un bracelet ou un vêtement.

2. Systèmes embarqués : parfait pour les maquettes, drones, voitures RC, etc.

3. Objets connectés (IoT) : utilisé avec des modules WiFi (comme ESP8266 ou NRF24L01) pour créer des capteurs connectés.

4. Claviers MIDI, simulateurs USB : grâce à sa communication série, il peut être utilisé pour contrôler des logiciels via un port COM virtuel.

5. Automates éducatifs : idéal pour les projets pédagogiques dans les écoles ou les clubs de robotique.

---

🛠️ Exemple de projet : Contrôle de LED RGB

Matériel :

• Arduino Nano

• LED RGB cathode commune

• 3 résistances de 220Ω

• Breadboard, câbles

Principe : chaque broche PWM (ex. D9, D10, D11) contrôle une couleur. On fait varier la couleur par modulation de largeur d’impulsion (PWM).

Code Arduino :

void setup() {
pinMode(9, OUTPUT);
pinMode(10, OUTPUT);
pinMode(11, OUTPUT);
}

void loop() {
analogWrite(9, 255); // Rouge
analogWrite(10, 0);
analogWrite(11, 0);
delay(1000);

analogWrite(9, 0);
analogWrite(10, 255); // Vert
analogWrite(11, 0);
delay(1000);

analogWrite(9, 0);
analogWrite(10, 0);
analogWrite(11, 255); // Bleu
delay(1000);
}

Ce code fait alterner les couleurs rouge, vert, et bleu sur une LED RGB. Grâce au format réduit du Nano, ce projet peut tenir dans un très petit boîtier.

---

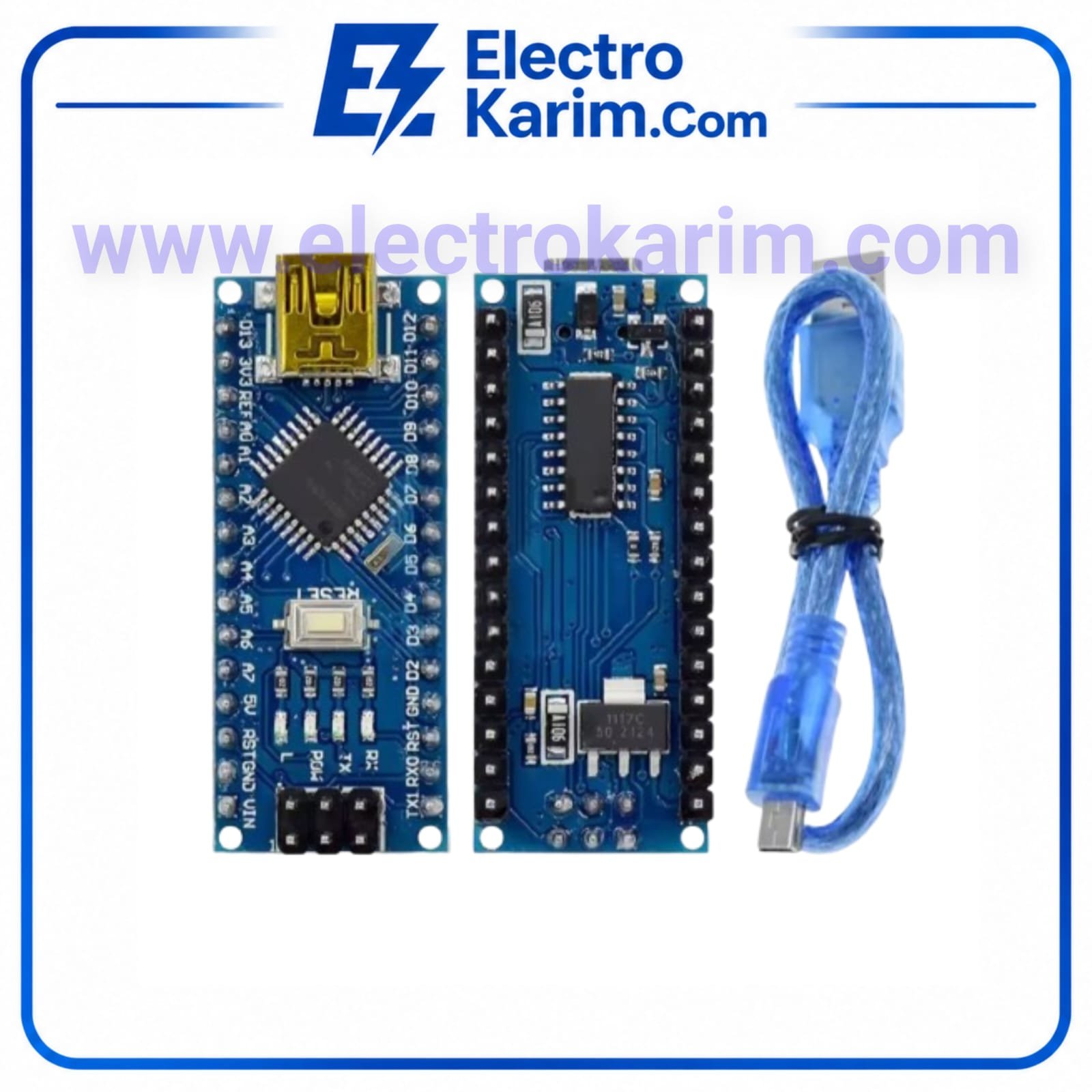

🧰 Contenu du produit

• 1x Carte Arduino Nano (ATmega328P)

• 1x Câble USB mini-B pour la programmation et l’alimentation

• Compatible avec Windows, macOS, Linux via l’IDE Arduino

---

🛑 Inconvénients potentiels

• Nécessite parfois l’installation du pilote CH340

• Pas de port USB-C ou micro-USB (mini-B uniquement)

• Moins de broches que la MEGA pour les projets très complexes

---

📝 Conseils d’utilisation

• Vérifiez bien le port COM utilisé dans l’IDE Arduino.

• Pour les utilisateurs de Windows 7 ou systèmes anciens, installez le driver CH340 en cas d’erreur de reconnaissance USB.

• Utilisez un câble USB de bonne qualité pour éviter les interruptions de transfert.
