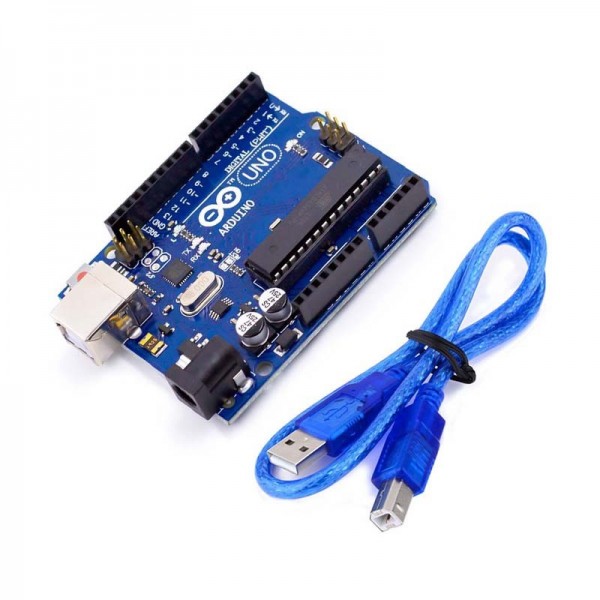

La carte Arduino UNO R3 version DIP (Dual In-Line Package) avec câble USB est un incontournable pour les amateurs, les étudiants, les enseignants et les professionnels de l’électronique embarquée. Basée sur le microcontrôleur ATmega328P, cette version classique et populaire est conçue pour offrir une expérience d’apprentissage intuitive, tout en étant suffisamment robuste pour des projets professionnels.
Cette carte constitue le point d’entrée idéal dans le monde des microcontrôleurs et de la programmation Arduino. Elle combine une interface utilisateur simple, une compatibilité étendue avec des centaines de capteurs et de modules, ainsi qu’un environnement de développement logiciel libre, le célèbre Arduino IDE. C’est une solution complète, livrée avec un câble USB Type B, permettant une mise en route immédiate.
🔧 Présentation générale de l’Arduino UNO R3 DIP
L’Arduino UNO R3 est la troisième version de la carte Arduino originale. Elle est équipée de 14 broches numériques (dont 6 peuvent être utilisées en PWM), de 6 entrées analogiques, d’un port USB, d’un connecteur d’alimentation, d’un en-tête ICSP (pour la programmation via un graveur externe) et d’un bouton de réinitialisation.
La particularité de cette version DIP réside dans l’utilisation d’un microcontrôleur ATmega328P au format DIP, facilement remplaçable. Cela est particulièrement utile pour les passionnés souhaitant retirer le microcontrôleur et l’insérer dans un autre circuit imprimé, ou tout simplement le reprogrammer hors de la carte principale.
⚙️ Spécifications techniques détaillées
| Fonctionnalité | Valeur |
|---|---|
| Microcontrôleur | ATmega328P (DIP, amovible) |
| Tension de fonctionnement | 5V |
| Tension d’entrée (conseillée) | 7V – 12V |
| Broches d’E/S numériques | 14 (dont 6 PWM) |
| Broches d’entrée analogiques | 6 |
| Courant max par broche I/O | 40 mA |
| Mémoire Flash | 32 KB (dont 0.5 KB pour le bootloader) |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Fréquence d’horloge | 16 MHz |
| Connectivité USB | Type B (câble inclus) |
| Interface de communication | UART, SPI, I2C |
| Dimensions | 68.6 mm × 53.4 mm |
| Poids approximatif | 25 g |
🔌 Connectivité et alimentation
La carte peut être alimentée de plusieurs manières : par le port USB, via une alimentation externe branchée sur la prise jack (7 à 12V recommandé), ou à travers le connecteur VIN. Cette souplesse en fait une solution adaptée à tous types d’environnements : bancs d’essai, systèmes embarqués, robots autonomes ou prototypes portables.
💡 Un exemple de projet simple : clignotement de LED
Voici un sketch Arduino très simple pour débuter. Il permet de faire clignoter la LED intégrée à la carte (broche 13).
void setup() {
pinMode(13, OUTPUT); // Initialise la broche 13 comme sortie
}
void loop() {
digitalWrite(13, HIGH); // Allume la LED
delay(1000); // Pause de 1 seconde
digitalWrite(13, LOW); // Éteint la LED
delay(1000); // Pause de 1 seconde
}
Ce programme est généralement le premier code que l’on téléverse pour vérifier que la carte fonctionne correctement. Il constitue une excellente base pour apprendre les notions de base : broches, sorties numériques, temporisations, etc.
🎯 Applications concrètes de l’Arduino UNO R3
L’UNO R3 est extrêmement polyvalente. Voici quelques exemples concrets d’utilisation dans divers domaines :
1. Domotique
-
Allumer les lumières automatiquement via détecteurs PIR
-
Mesurer la température et l’humidité avec des capteurs DHT11 ou DHT22
-
Contrôler des relais pour des appareils électroménagers
2. Robotique
-
Piloter des moteurs à courant continu via des ponts en H (L298N)
-
Gérer des servomoteurs pour bras robotisés
-
Créer des robots suiveurs de ligne ou éviteurs d’obstacles
3. Surveillance et sécurité
-
Détection de gaz avec capteurs MQ2, MQ7…
-
Capteurs d’ouverture de porte ou de vibration
-
Systèmes d’alarme activés par RFID ou clavier matriciel
4. Éducation
-
Utilisée dans des milliers d’écoles, collèges, lycées et universités
-
Outil pédagogique pour l’algorithmique, l’électronique et l’informatique
-
Compatible avec les plateformes de simulation comme Tinkercad ou Proteus
🧠 Avantages de la version DIP
Contrairement aux versions SMD (montage en surface), la version DIP présente plusieurs avantages non négligeables :
-
Microcontrôleur remplaçable : très pratique en cas de mauvaise manipulation ou de besoin de reprogrammation via un graveur externe.
-
Prototypage facile : possibilité de retirer l’ATmega328P pour l’insérer dans un circuit imprimé personnalisé.
-
Réparabilité accrue : si le microcontrôleur est grillé, inutile de remplacer toute la carte.
🛒 Contenu de l’emballage
-
1x Carte Arduino UNO R3 – ATmega328P (DIP)
-
1x Câble USB Type B (longueur ~50cm à 1m selon modèle)
Aucun pilote complexe ou logiciel propriétaire n’est requis. Il vous suffit de télécharger l’Arduino IDE depuis arduino.cc pour commencer à programmer.
🔄 Compatibilité étendue
La carte est entièrement compatible avec :
-
Modules Bluetooth (HC-05, HC-06)
-
Modules Wi-Fi (ESP8266, ESP01)
-
Écrans OLED, LCD, TFT
-
Modules GPS, RFID, capteurs de gaz, de distance, infrarouges
-
Shields Arduino officiels et génériques (Ethernet, relais, moteur, etc.)
🌍 Communauté et support
Arduino bénéficie d’une communauté mondiale active. Des millions de tutoriels, vidéos, bibliothèques et forums sont disponibles gratuitement. Que vous soyez débutant ou avancé, vous trouverez toujours des ressources pour vous aider.
✅ En résumé
| Critère | Évaluation |
|---|---|
| Facilité d’utilisation | ⭐⭐⭐⭐⭐ |
| Compatibilité modules | ⭐⭐⭐⭐⭐ |
| Rapport qualité/prix | ⭐⭐⭐⭐⭐ |
| Flexibilité pour projets | ⭐⭐⭐⭐⭐ |
| Qualité de fabrication | ⭐⭐⭐⭐ |
🟢 Pourquoi acheter cette version chez nous ?
-
Produit testé et vérifié avant envoi
-
Support client disponible pour aide à l’installation ou la programmation
-
Livraison rapide au Maroc 🇲🇦 et à l’international
-
Prix compétitif et qualité garantie
