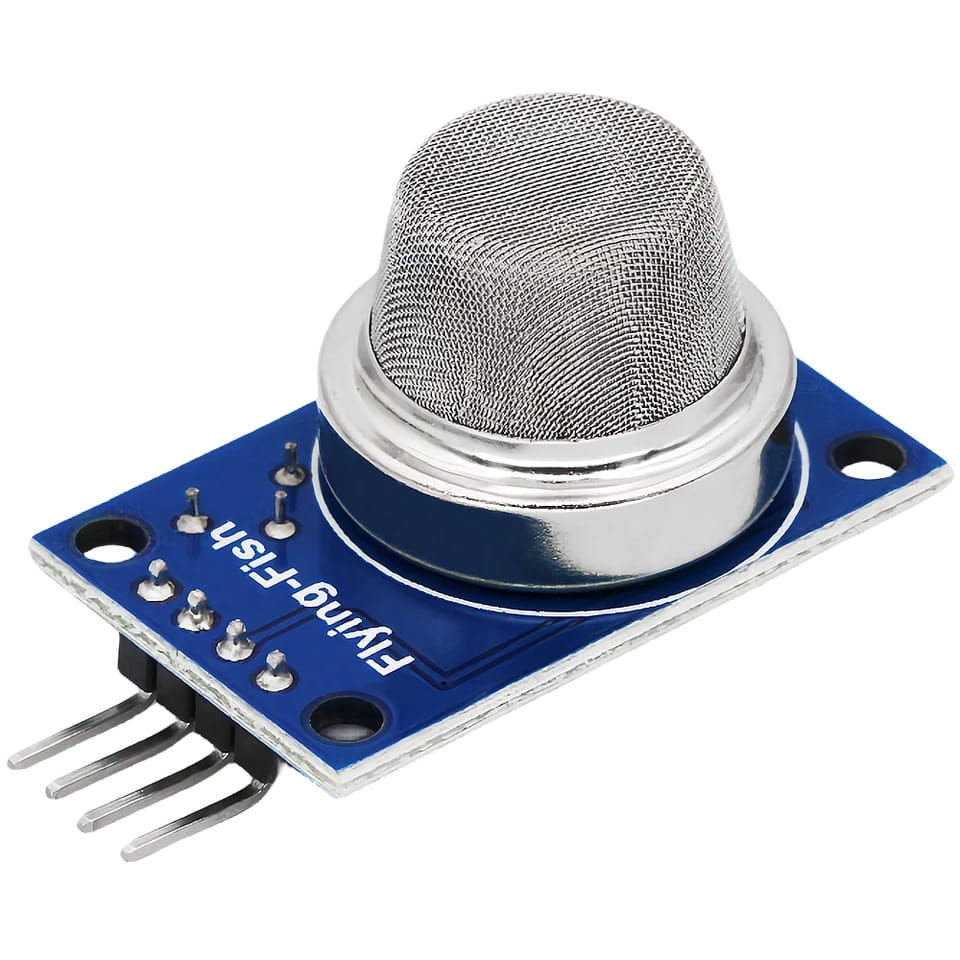

Le capteur de gaz MQ-135 est utilisé pour détecter une variété de gaz nocifs, notamment l’ammoniac (NH3), le dioxyde de carbone (CO2), l’alcool, les composés organiques volatils (COV), la fumée, et le benzène. Voici les principales caractéristiques de ce capteur :
Caractéristiques principales :
- Type de gaz détecté : Ammoniac (NH3), dioxyde de carbone (CO2), alcool, composés organiques volatils (COV), fumée, benzène
- Plage de détection : 10 – 1000 ppm (parties par million)
- Sensibilité : Ajustable via un potentiomètre
- Temps de réponse : ≤ 10 secondes
- Temps de préchauffage : 24 heures
- Tension de fonctionnement : 5V DC
- Sortie : Signal analogique
- Température de fonctionnement : -10°C à 50°C
- Humidité de fonctionnement : ≤ 95% HR
Caractéristiques électriques :
- Puissance consommée : Moins de 800 mW
- Impédance de charge : 10 kΩ (typique)
- Tension de chauffage : 5V ± 0,1V
- Consommation de courant de chauffage : Moins de 150 mA
Applications courantes :
- Détection de fuites de gaz dans les systèmes domestiques et industriels.
- Systèmes d’alarme de sécurité.
- Surveillance de la qualité de l’air dans les environnements intérieurs.
- Détection de pollution de l’air.
Schéma de connexion avec Arduino :
Le capteur MQ-135 a quatre broches : VCC, GND, DO (sortie numérique), et AO (sortie analogique). Pour connecter le capteur à un Arduino :
- VCC à 5V de l’Arduino.
- GND à GND de l’Arduino.
- AO à une entrée analogique (par exemple, A0) de l’Arduino pour lire les valeurs de concentration de gaz.
- DO peut être connecté à une entrée numérique si vous voulez détecter un certain seuil de concentration de gaz.
