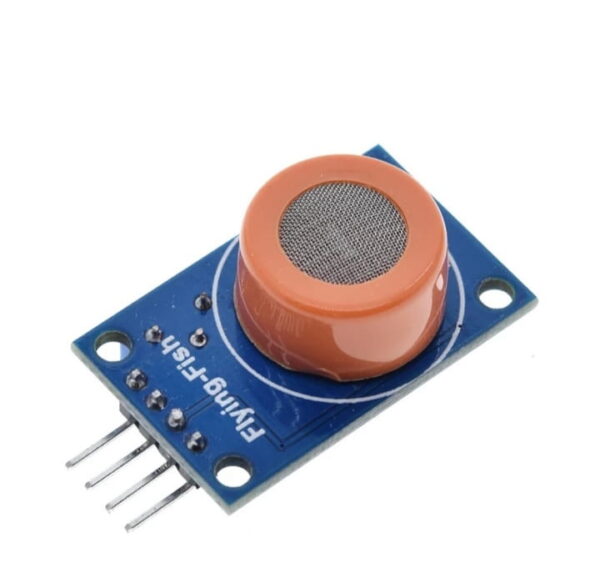

Capteur de gaz MQ-3

Le capteur de gaz MQ-3 est principalement utilisé pour détecter les vapeurs d’alcool, ce qui le rend utile dans les systèmes de détection d’alcool tels que les éthylotests. Voici les principales caractéristiques de ce capteur :

Caractéristiques principales :

• Type de gaz détecté : Vapeurs d’alcool (éthanol)
• Plage de détection : 0.05 – 10 mg/L (50 – 10000 ppm)
• Sensibilité : Ajustable via un potentiomètre
• Temps de réponse : ≤ 10 secondes
• Temps de préchauffage : 24 heures
• Tension de fonctionnement : 5V DC
• Sortie : Signal analogique
• Température de fonctionnement : -10°C à 50°C
• Humidité de fonctionnement : ≤ 95% HR

Caractéristiques électriques :

• Puissance consommée : Moins de 800 mW
• Impédance de charge : 200 kΩ (typique)
• Tension de chauffage : 5V ± 0,1V
• Consommation de courant de chauffage : Moins de 150 mA

Applications courantes :

• Éthylotests
• Détection de vapeurs d’alcool dans les systèmes de sécurité
• Surveillance de l’air intérieur pour les vapeurs d’alcool

Schéma de connexion avec Arduino :

Le capteur MQ-3 a quatre broches : VCC, GND, DO (sortie numérique), et AO (sortie analogique). Pour connecter le capteur à un Arduino :

1. VCC à 5V de l’Arduino.
2. GND à GND de l’Arduino.
3. AO à une entrée analogique (par exemple, A0) de l’Arduino pour lire les valeurs de concentration de gaz.
4. DO peut être connecté à une entrée numérique si vous voulez détecter un certain seuil de concentration de gaz.
