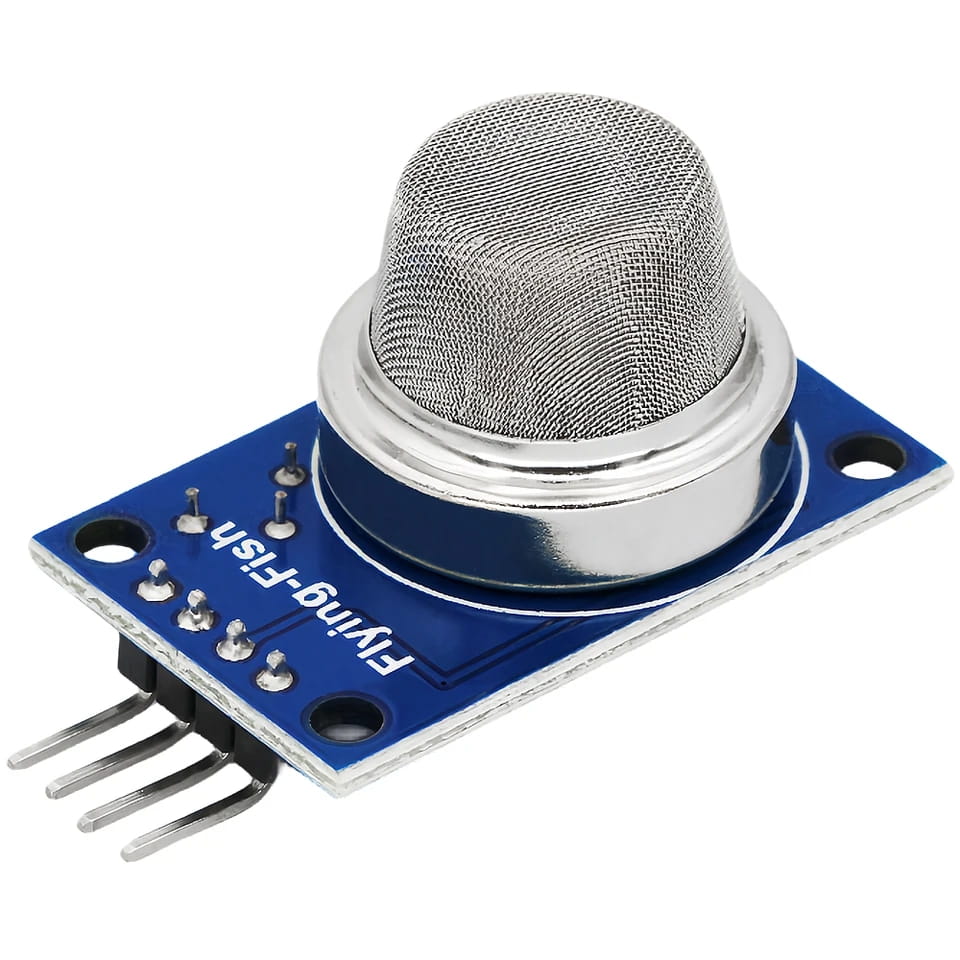

Le capteur de gaz MQ-5 est utilisé pour détecter les gaz GPL (gaz de pétrole liquéfié), le méthane, et d’autres gaz combustibles. Voici les caractéristiques principales du capteur MQ-5 :
Caractéristiques principales :
- Type de gaz détecté : GPL (gaz de pétrole liquéfié), méthane (CH4), gaz naturel, hydrogène (H2)
- Plage de détection : 200 – 10000 ppm (parties par million)
- Sensibilité : Ajustable via un potentiomètre
- Temps de réponse : ≤ 10 secondes
- Temps de préchauffage : 20 secondes
- Tension de fonctionnement : 5V DC
- Sortie : Signal analogique
- Température de fonctionnement : -10°C à 50°C
- Humidité de fonctionnement : ≤ 95% HR
Caractéristiques électriques :
- Puissance consommée : Moins de 800 mW
- Impédance de charge : 10 kΩ (typique)
- Tension de chauffage : 5V ± 0,1V
- Consommation de courant de chauffage : Moins de 150 mA
Applications courantes :
- Détection de fuites de gaz dans les systèmes de gaz domestiques et industriels.
- Systèmes d’alarme de sécurité.
- Surveillance de la qualité de l’air.
Schéma de connexion avec Arduino :
Le capteur MQ-5 a quatre broches : VCC, GND, DO (sortie numérique), et AO (sortie analogique). Pour connecter le capteur à un Arduino :
- VCC à 5V de l’Arduino.
- GND à GND de l’Arduino.
- AO à une entrée analogique (par exemple, A0) de l’Arduino pour lire les valeurs de concentration de gaz.
- DO peut être connecté à une entrée numérique si vous voulez détecter un certain seuil de concentration de gaz.
