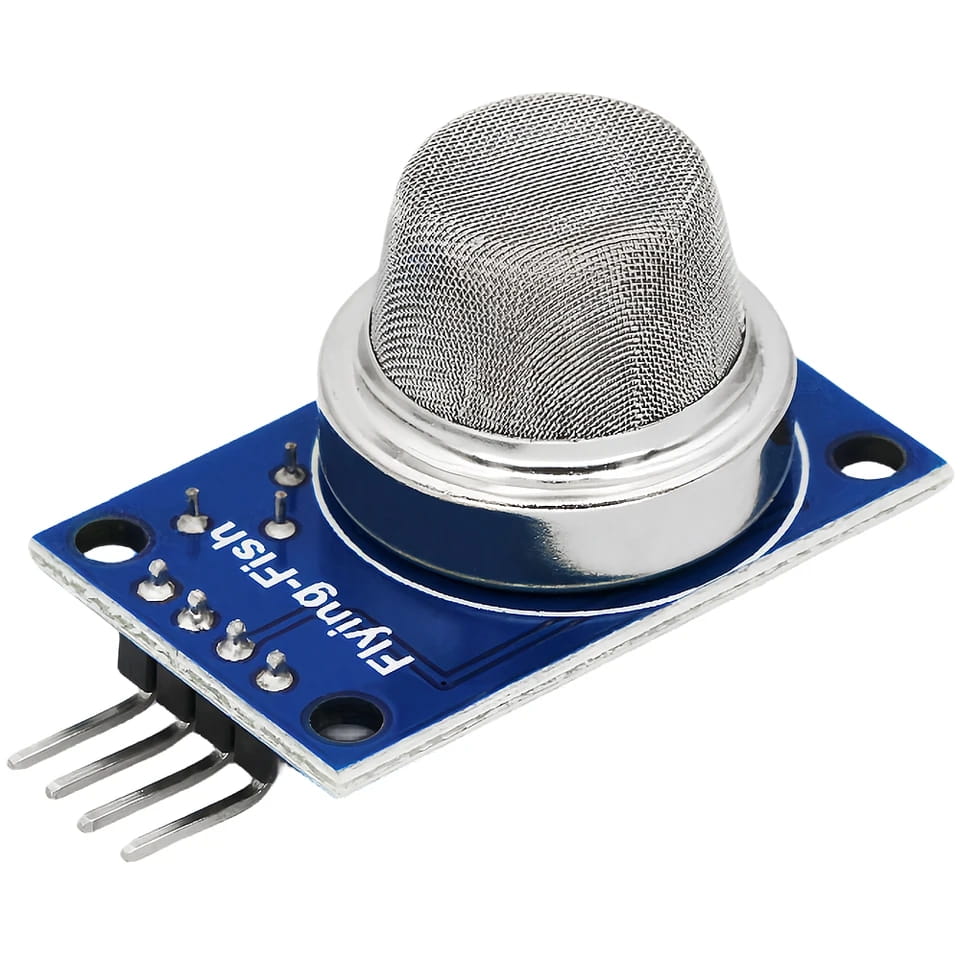

Le capteur de gaz MQ-7 est couramment utilisé pour détecter les concentrations de monoxyde de carbone (CO) dans l’air. Voici les principales caractéristiques de ce capteur :
Caractéristiques principales :
- Type de gaz détecté : Monoxyde de carbone (CO)
- Plage de détection : 10 – 1000 ppm (parties par million)
- Sensibilité : Ajustable via un potentiomètre
- Temps de réponse : ≤ 20 secondes
- Temps de préchauffage : 48 heures
- Tension de fonctionnement : 5V DC
- Sortie : Signal analogique
- Température de fonctionnement : -10°C à 50°C
- Humidité de fonctionnement : ≤ 95% HR
Caractéristiques électriques :
- Puissance consommée : Moins de 900 mW
- Impédance de charge : 10 kΩ (typique)
- Tension de chauffage : 5V ± 0,1V (heating voltage cycle: 1.4V for 60s, 5V for 90s)
- Consommation de courant de chauffage : Moins de 150 mA
Applications courantes :
- Détection de fuites de monoxyde de carbone dans les systèmes de chauffage domestiques et industriels.
- Systèmes d’alarme de sécurité.
- Surveillance de la qualité de l’air intérieur.
Schéma de connexion avec Arduino :
Le capteur MQ-7 a quatre broches : VCC, GND, DO (sortie numérique), et AO (sortie analogique). Pour connecter le capteur à un Arduino :
- VCC à 5V de l’Arduino.
- GND à GND de l’Arduino.
- AO à une entrée analogique (par exemple, A0) de l’Arduino pour lire les valeurs de concentration de gaz.
- DO peut être connecté à une entrée numérique si vous voulez détecter un certain seuil de concentration de gaz.
