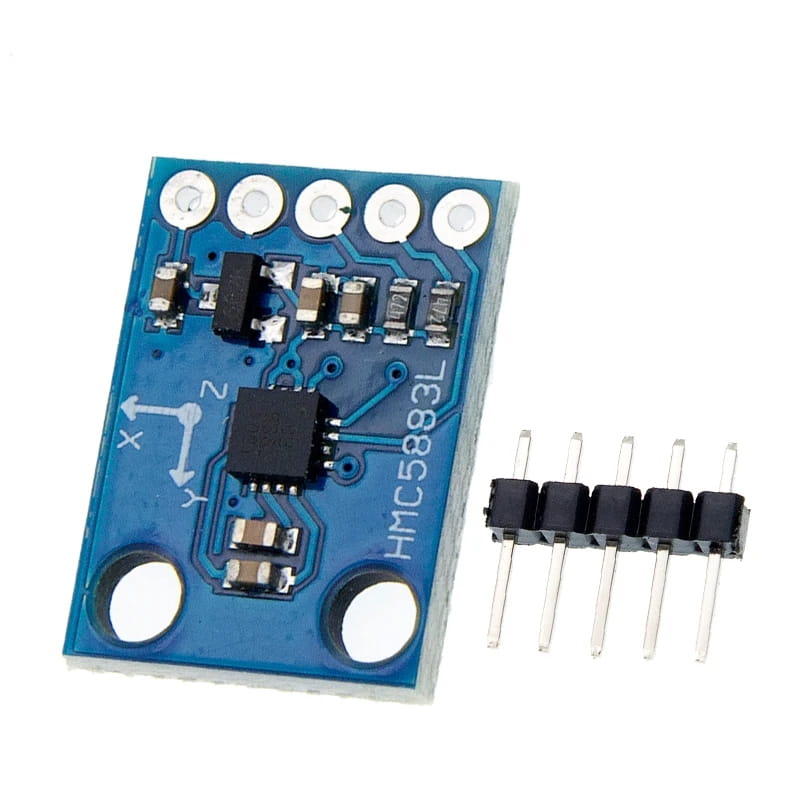

Le HMC5883L est un capteur magnétomètre numérique à 3 axes, conçu pour détecter les variations du champ magnétique terrestre. Il est principalement utilisé comme boussole électronique dans les projets de robotique, drones, systèmes de navigation ou dispositifs portables. Ce module communique via le bus I2C et fonctionne avec des microcontrôleurs comme Arduino, ESP32, Raspberry Pi, etc.
Grâce à sa précision élevée, sa faible consommation d’énergie et sa simplicité d’intégration, le HMC5883L est un incontournable dans les systèmes de détection d’orientation et de direction.
🔧 Caractéristiques techniques
| Caractéristique | Détail |
|---|---|
| Modèle | HMC5883L |
| Nombre d’axes | 3 axes (X, Y, Z) |
| Interface de communication | I2C (adresse : 0x1E) |
| Tension de fonctionnement | 3V à 5V DC |
| Consommation | < 100 µA en fonctionnement |
| Plage de mesure | ±1.3 à ±8.1 Gauss |
| Résolution | Jusqu’à 5 milliGauss |
| Fréquence de mise à jour | Jusqu’à 160 Hz |
| Dimensions du module | Environ 13 x 18 mm |
| Compatibilité | Arduino, STM32, ESP8266, ESP32, etc. |
📍 Applications typiques
-
Systèmes de navigation GPS avec orientation
-
Robots autonomes (orientation dans l’espace)
-
Drones pour maintien de cap
-
Boussoles électroniques
-
Stations météo mobiles
-
Cartographie et mesures de champ magnétique
🧪 Exemple d’utilisation
Vous créez un robot autonome qui doit suivre une direction donnée. Le HMC5883L vous permet de détecter le nord magnétique, et donc de corriger le cap du robot. Couplé à un module GPS, il permet d’obtenir une orientation précise même en déplacement.
🛠️ Connexion à Arduino
Voici un exemple de câblage avec Arduino Uno :
| HMC5883L | Arduino Uno |
|---|---|
| VCC | 5V ou 3.3V |
| GND | GND |
| SDA | A4 |
| SCL | A5 |
Vous pouvez utiliser la bibliothèque « Adafruit HMC5883 Unified » ou « QMC5883L » (selon le modèle réel) pour récupérer les données et les afficher en série ou sur écran OLED.
📦 Contenu du paquet
-
1x Module HMC5883L
-
1x Connecteurs mâles (à souder selon version)
⚠️ Remarques importantes
-
Certains modules marqués HMC5883L sont en réalité des clones utilisant une puce QMC5883L. Le code peut nécessiter une bibliothèque différente.
-
Évitez de placer le capteur près de moteurs, aimants ou fils de courant, cela peut fausser les mesures.
-
Pour une boussole stable, combinez-le avec un accéléromètre/gyroscope (comme MPU6050).
🔁 Comparaison avec d’autres capteurs
| Capteur | Type | Interface | Axes | Usage principal |
|---|---|---|---|---|
| HMC5883L | Magnétomètre | I2C | 3 | Boussole/navigation |
| MPU6050 | Gyro + Accéléro | I2C | 6 | Mouvement/inertie |
| LSM303D | Acc + Magnéto | I2C | 6 | Orientation complète |
| BNO055 | 9 DoF Fusion | I2C | 9 | Orientation absolue |
💡 Conseils pour un usage optimal
-
Calibrez le capteur lors de l’installation pour éviter les erreurs dues à l’environnement (hard iron / soft iron).
-
Combinez avec un filtrage logiciel pour lisser les mesures.
-
Si le capteur semble imprécis, éloignez-le des composants magnétiques ou lignes de courant fort.
🧰 En résumé
Le capteur magnétomètre HMC5883L est une solution simple et efficace pour ajouter une boussole numérique à vos projets électroniques. Facile à connecter, précis, léger et peu gourmand en énergie, il trouve sa place dans les robots, drones, dispositifs portables, ou tout projet nécessitant une orientation fiable.
