La carte de protection BMS 5S 25A est une solution incontournable pour tous les utilisateurs de batteries lithium 5S (5 cellules en série – 18,5V nominal). Cette carte joue un rôle central dans la gestion intelligente de votre batterie, tout en assurant sa sécurité, stabilité et longévité.
Grâce à ses multiples fonctions de protection, cette carte convient parfaitement à des projets DIY, des systèmes embarqués, des vélos électriques ou des appareils électroniques fonctionnant à haute efficacité.
✅ Pourquoi utiliser une carte BMS 5S 25A ?
Une batterie lithium sans gestion active peut rapidement devenir instable, voire dangereuse. La carte BMS 5S protège chaque cellule individuellement, tout en garantissant un fonctionnement global optimal du pack batterie.
Les fonctions clés incluent :
-
Équilibrage automatique des cellules pendant la charge
-
Protection contre la surcharge et la décharge profonde
-
Déconnexion automatique en cas de court-circuit ou de surintensité
-
Gestion thermique sécurisée (selon modèle)
⚙️ Caractéristiques techniques
| Spécification | Valeur |
|---|---|
| Nombre de cellules | 5S (5 cellules lithium en série) |
| Tension nominale | 18,5V (3,7V × 5 cellules) |
| Courant de décharge max. | 25A |
| Courant de charge max. | 10-15A selon version |
| Type de batterie | Lithium-ion (Li-ion) ou Li-polymère |
| Équilibrage | Oui, passif |
| Protections intégrées | Surcharge, sous-tension, court-circuit, surintensité |
| Dimensions (approx.) | 55 mm × 35 mm × 5 mm |
⚡ Fonctionnalités principales
-
Équilibrage des cellules (balancing)
L’équilibrage passif permet de maintenir chaque cellule à un niveau de tension proche, augmentant la durée de vie globale de la batterie et évitant la surcharge d’une cellule individuelle. -
Protection multi-niveaux
La carte coupe automatiquement le courant en cas de :-
Surtension sur une cellule
-
Sous-tension critique
-
Surcharge de courant à la décharge ou à la charge
-
Court-circuit
-
-
Décharge jusqu’à 25A
Ce BMS est adapté à des applications nécessitant un courant modéré à élevé :-
Vélo électrique
-
Tondeuses ou outils sans fil
-
Packs portables pour l’éclairage ou le camping
-
Projets robotiques
-

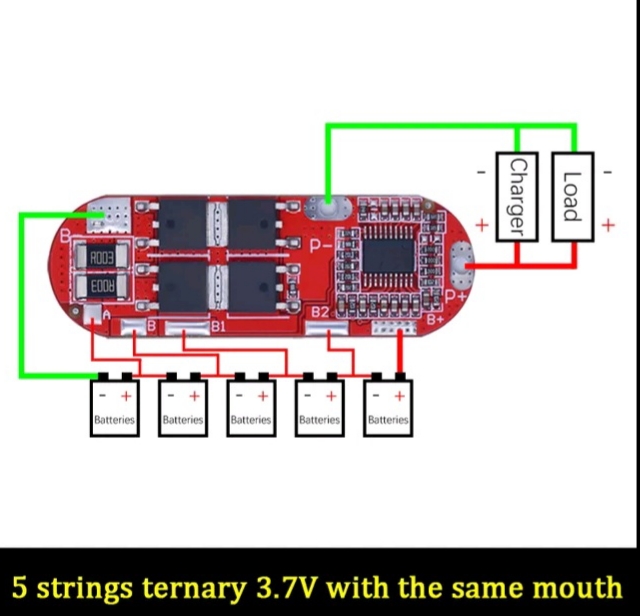

🔌 Schéma de connexion – Exemple
Chaque cellule de la batterie (B1 à B5) doit être connectée aux broches correspondantes de la carte, ainsi qu’aux bornes B+ et B-. La sortie de charge/décharge se fait généralement via P+ et P-.
⚠️ Respectez scrupuleusement les polarités et l’ordre des cellules pour éviter d’endommager la carte BMS.
💡 Conseils d’installation
-
Toujours utiliser des batteries neuves et bien équilibrées pour l’installation.
-
Souder les fils correctement, idéalement avec des cosses ou du fil silicone haute température.
-
Éviter tout contact direct avec des surfaces métalliques (risque de court-circuit).
-
Monter la carte sur un support isolant.
-
Si la carte chauffe en charge/décharge, prévoir un mini dissipateur thermique.
🧪 Test de fonctionnement
Une fois branchée, vérifiez les tensions de chaque cellule. Lors de la charge, la carte commencera automatiquement à équilibrer les cellules si l’une dépasse le seuil d’équilibrage (~4,2V). En cas de décharge excessive ou de court-circuit, la carte coupe l’alimentation pour protéger le pack.
📦 Contenu du produit
-
1x Carte BMS 5S 25A
-
Connecteurs ou câbles selon la version
🧰 Domaines d’application
Ce BMS peut être utilisé dans plusieurs situations :
-
Mobilité électrique : trottinettes, vélos, hoverboards
-
DIY & domotique : robots, drones, stations d’énergie
-
Systèmes d’alimentation : batteries pour éclairage, énergie solaire
-
Appareils portables : powerbanks personnalisés, enceintes autonomes, etc.
📌 Informations supplémentaires
-
Non compatible avec batteries NiMH, NiCd ou plomb-acide.
-
Vérifiez toujours la compatibilité entre tension, courant et type de batterie.
-
Certains modèles intègrent une thermistance pour gérer la température, selon référence.
🔚 Conclusion
La carte de protection BMS 5S 25A est la pièce essentielle pour quiconque souhaite créer un système fiable basé sur une batterie lithium 5 cellules. Elle sécurise le fonctionnement de votre batterie tout en prolongeant sa durée de vie, grâce à son système de gestion équilibré et à ses protections multiples. Que vous soyez amateur de projets DIY ou professionnel de l’électronique embarquée, cette carte vous assure un fonctionnement stable, sûr et performant.
