50,00د.م.Le prix initial était : 50,00د.م..40,00د.م.Le prix actuel est : 40,00د.م..
+ Free Shipping

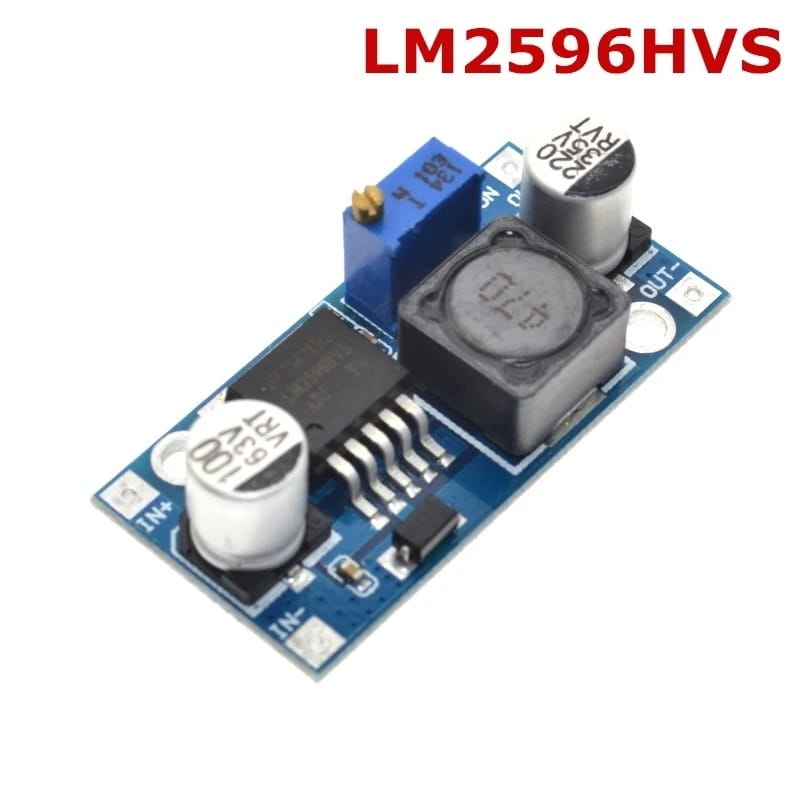

Le LM2596 est un module abaisseur de tension (buck converter) compact et efficace. Réglable de 4V à 35V en entrée, il fournit une sortie stable de 1,25V à 30V avec un courant jusqu’à 3A. Parfait pour alimenter des projets Arduino, ESP32, capteurs ou LED.
Le LM2596 abaisseur de tension réglable DC-DC est un composant électronique très utilisé pour les montages nécessitant une conversion d’énergie fiable. Ce convertisseur buck permet de réduire une tension continue (DC) plus élevée vers une tension inférieure, tout en conservant un excellent rendement énergétique.
Grâce à son potentiomètre intégré, ce module est idéal pour ajuster manuellement la tension de sortie, ce qui le rend parfait pour les projets électroniques, l’alimentation de microcontrôleurs (comme Arduino ou ESP8266), les systèmes embarqués ou encore l’éclairage LED.
✅ Pourquoi choisir le module LM2596 ?
Le LM2596 est une solution simple, économique et performante pour convertir une tension DC élevée vers une valeur plus faible. Contrairement aux régulateurs linéaires (comme le 7805), il chauffe beaucoup moins et offre un rendement de plus de 75 à 90 %.
Vous pourrez ainsi :
Alimenter un ESP32 à partir d’une batterie 12V
Convertir 24V en 5V pour un module capteur
Créer une alimentation variable pour vos tests
Protéger vos composants sensibles contre la surtension
⚙️ Caractéristiques techniques
Spécification
Valeur
Puce principale
LM2596S
Type
Abaisseur de tension (Buck)
Tension d’entrée
4V à 35V DC
Tension de sortie
1,25V à 30V DC (réglable)
Courant de sortie
Jusqu’à 2A en continu, 3A max
Fréquence de commutation
150 kHz
Rendement
Jusqu’à 92 %
Dimensions typiques
43 x 21 x 14 mm
Méthode de réglage
Potentiomètre à vis
Type de connecteurs
Bornes à vis ou pads à souder
⚡ Avantages du LM2596
Réglage facile de la tension Grâce à la vis du potentiomètre, vous pouvez adapter la tension de sortie à vos besoins exacts, sans reprogrammer ni changer de composants.
Excellente efficacité énergétique Contrairement aux régulateurs linéaires qui dissipent l’excès de tension sous forme de chaleur, le LM2596 maintient une faible température même à 2A.
Format compact Il peut être intégré dans des boîtiers ou des systèmes embarqués sans encombrement.
Polyvalence d’utilisation Il peut être utilisé comme :
Chargeur de batterie Li-ion (avec une limitation de courant en amont)
Régulateur pour projets Arduino, ESP32, STM32
Alimentation de modules LED, capteurs, afficheurs LCD
Convertisseur pour véhicule 12V/24V
🔧 Comment utiliser le LM2596 ?
Étapes :
Connectez une source DC à la borne IN+ et IN- (ex : 12V, 24V…).
Mesurez la sortie OUT+ et OUT- avec un multimètre.
Tournez le potentiomètre dans un sens ou l’autre pour ajuster la tension de sortie.
Vérifiez que la tension de sortie ne dépasse pas les limites de vos composants.
⚠️ Attention : il n’y a pas de protection contre l’inversion de polarité. Vérifiez vos connexions avant d’alimenter le module.
🧪 Exemples d’applications
Application
Entrée
Sortie
Alimentation Arduino
12V (adaptateur)
5V régulé
LED haute puissance
24V batterie
9V pour 3 LED
Chargeur batterie Li-ion
19V (laptop)
4,2V (avec diode)
ESP32 ou Raspberry Pi Pico
12V panneau solaire
3,3V ou 5V
🧰 Précautions d’usage
Évitez de dépasser 2A en continu pour éviter la surchauffe.
Ajoutez un dissipateur ou un petit ventilateur pour usage prolongé à courant élevé.
Pour des courants >2A, utilisez un modèle avec limitation de courant ou intégrez une protection par fusible.
📦 Contenu du produit
1x Module abaisseur de tension LM2596 DC-DC 3A
(Connecteurs non inclus sur certains modèles – à vérifier)
📌 Notes complémentaires
Certains modèles affichent la tension en temps réel via un petit écran voltmètre (version avec afficheur).
Ce module n’est pas un convertisseur isolé (la masse d’entrée est la même que celle de sortie).
Il n’intègre pas de limitation de courant automatique – attention à l’utilisation avec batteries ou LED sensibles.
🔚 Conclusion
Le LM2596 abaisseur de tension réglable DC-DC est un indispensable de l’électronique moderne. Simple, compact, fiable et économique, il permet d’ajuster la tension selon vos besoins tout en maintenant une haute efficacité. Que vous soyez amateur ou professionnel, il saura s’intégrer à vos projets sans difficulté, tout en vous assurant un contrôle total sur votre alimentation.
