LM35 capteur de température

Le LM35 est un capteur de température analogique très populaire, conçu pour mesurer la température ambiante en degrés Celsius (°C). Il est simple d’utilisation, précis et largement utilisé dans les projets électroniques.

Caractéristiques principales :

1. Plage de mesure :
   • Modèle standard (LM35) : -55°C à +150°C.
   • Les sous-modèles (comme LM35Z ou LM35DZ) peuvent avoir des plages légèrement réduites.
2. Sortie analogique :
   • Proportionnelle à la température mesurée.
   • 10 mV par °C (par exemple, 25°C correspond à une sortie de 250 mV).
3. Alimentation :
   • Tension : 4V à 30V.
   • Faible consommation : Typiquement 60 µA.
4. Précision :
   • ±0,5°C à température ambiante (25°C).
   • Précision typique meilleure que ±1°C sur sa plage complète.
5. Conditionnement :

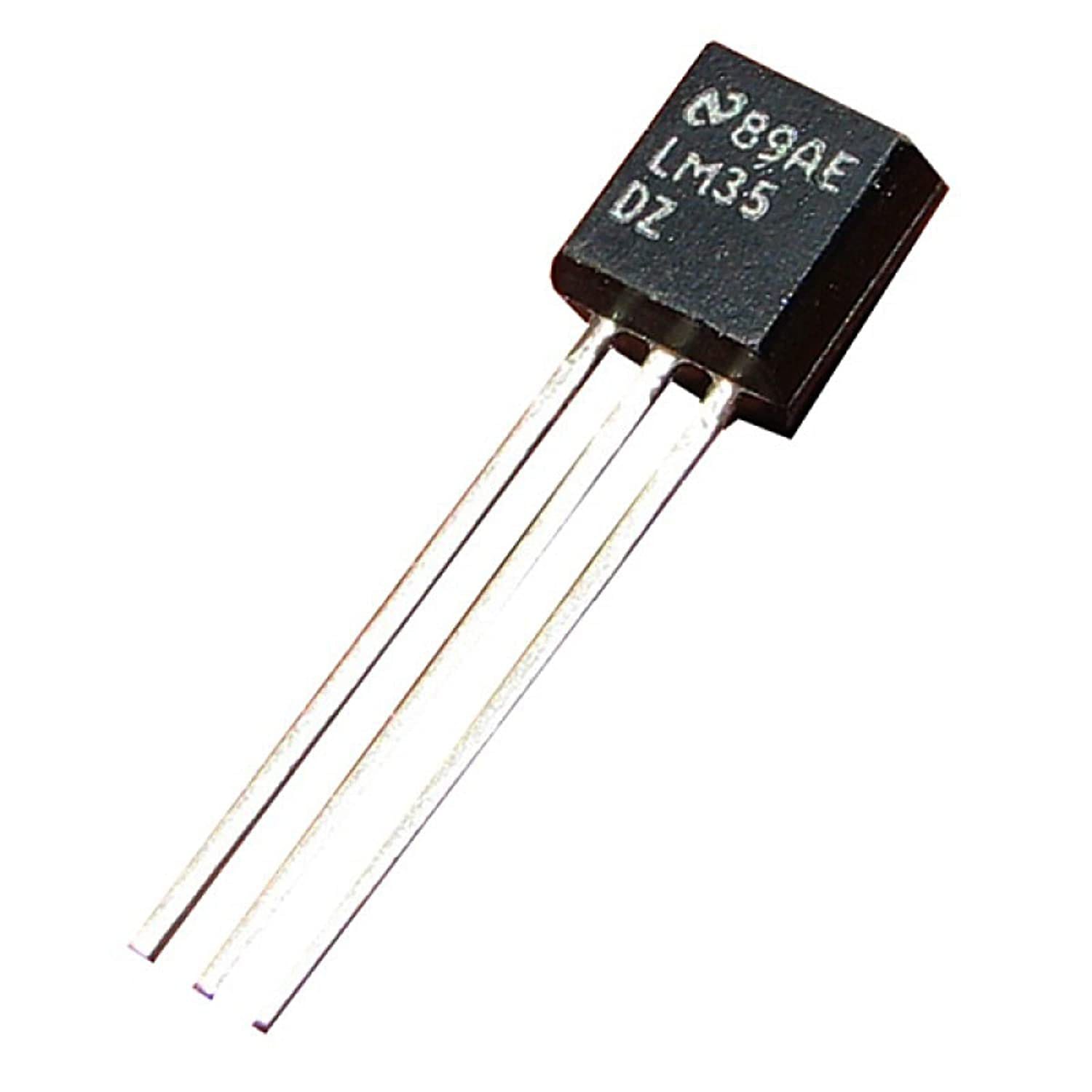

   • Boîtier TO-92 (semblable à un petit transistor).
   • Versions disponibles également en boîtier SOIC pour les circuits intégrés.
6. Auto-échauffement :
   • Très faible, environ 0,1°C en fonctionnement normal.

Broches (TO-92) :

1. VCC (Pin 1) : Tension d’alimentation.
2. OUT (Pin 2) : Sortie analogique.
3. GND (Pin 3) : Masse.

Avantages :

• Sortie linéaire et précise en fonction de la température.
• Pas besoin de calibration externe.
• Directement calibré en °C.
• Large plage de fonctionnement et de tension d’alimentation.
• Robuste et économique.

Applications :

1. Projets électroniques :
   • Surveillance de température avec Arduino, Raspberry Pi, ou microcontrôleurs.
2. Systèmes de contrôle thermique :
   • Régulateurs de température pour systèmes industriels ou domestiques.
3. Appareils électroménagers :
   • Surveillance des températures dans les réfrigérateurs, fours ou climatiseurs.
4. Systèmes HVAC :
   • Utilisé pour surveiller et contrôler la température dans les bâtiments.
5. Équipements scientifiques :
   • Utilisé pour surveiller la température des circuits ou des processus expérimentaux.

Limitations :

• Peut être affecté par les interférences électriques si les connexions ne sont pas bien protégées.
• Réagit lentement aux changements rapides de température en raison de son inertie thermique.
• Nécessite une alimentation stable pour une mesure précise.

Le LM35 est une solution fiable pour les applications nécessitant une mesure simple et précise de la température.
