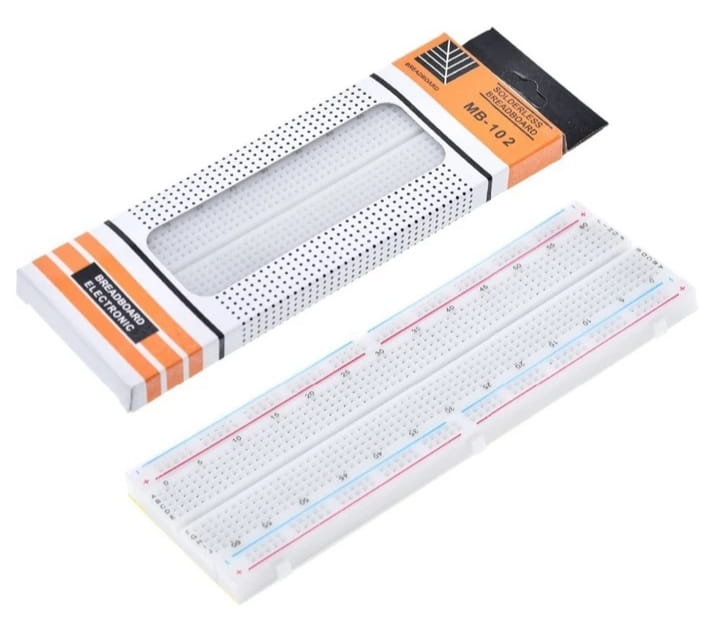

Plaque d’essai 830 points

Une plaque d’essai de 830 points, également connue sous le nom de breadboard, est un outil essentiel pour la création de prototypes et le test de circuits électroniques sans nécessiter de soudure. Voici une description détaillée de ce composant :

Caractéristiques principales :

1. Nombre de points de connexion : 830 points
2. Disposition :
   • 640 points sur la zone de prototypage principale (terminal strip)
   • 190 points sur les rails d’alimentation (power rails)
3. Matériau : Généralement en plastique avec des contacts métalliques en phosphore de bronze ou en nickel
4. Dimensions : Environ 16.5 cm x 5.5 cm (varie légèrement selon le fabricant)
5. Format : Typiquement, format standard compatible avec divers composants électroniques

Disposition des points :

• Zone de prototypage principale :
  • Composée de 64 colonnes et 10 rangées.
  • Les points sont organisés en groupes de cinq connectés horizontalement, séparés par une tranchée au centre.
• Rails d’alimentation :
  • Deux paires de lignes parallèles sur chaque côté de la zone de prototypage principale.
  • Chaque rail d’alimentation est généralement connecté verticalement.

Fonctionnement :

• Connexion sans soudure : Les composants électroniques et les fils peuvent être insérés et retirés facilement sans soudure.
• Modularité : Permet de tester rapidement et facilement différentes configurations de circuits.
• Zones de connexion : Les composants sont placés sur la zone de prototypage principale, tandis que les rails d’alimentation sont utilisés pour distribuer les tensions d’alimentation (+Vcc et GND).

Avantages :

• Facilité d’utilisation : Idéale pour les débutants et les ingénieurs expérimentés.
• Réutilisable : Peut être utilisée plusieurs fois pour différents projets.
• Aucune soudure requise : Réduit le temps de développement et les erreurs potentielles liées à la soudure.

Applications typiques :

• Prototypage rapide de circuits électroniques.
• Tests de composants et de circuits avant la réalisation de circuits imprimés (PCB).
• Projets éducatifs pour l’apprentissage de l’électronique.
• Développement de petits projets et de bricolage (DIY) avec des microcontrôleurs comme Arduino, Raspberry Pi, etc.

La plaque d’essai de 830 points est un outil indispensable dans les laboratoires d’électronique, les écoles, et pour les amateurs d’électronique, offrant une solution pratique et flexible pour l’expérimentation et le prototypage de circuits.
