Une platine de soudage verte de 4×6 cm est une carte de prototypage utilisée pour créer des circuits électroniques permanents en soudant les composants directement sur la carte. Voici une description détaillée de ce composant :
Caractéristiques principales :

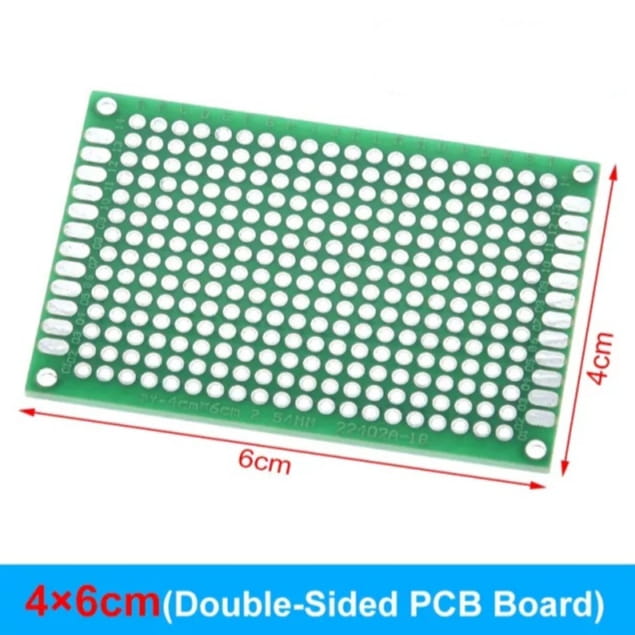

- Dimensions : 4 cm x 6 cm
- Matériau : Fibres de verre époxy (FR4) avec une couche de cuivre pour les connexions
- Couleur : Verte, souvent avec un masque de soudure pour protéger les pistes en cuivre
- Nombre de trous : Typiquement 15 x 24 (360 trous), avec un espacement standard de 2.54 mm (0.1 pouce)
- Diamètre des trous : Généralement environ 1 mm, compatible avec les broches de composants standards
Disposition :
- Grille de trous : Les trous sont disposés en une grille régulière pour permettre la flexibilité dans le placement des composants.
- Double face : Certaines platines de soudage sont double face, offrant des pastilles de soudure sur les deux côtés pour des connexions plus complexes.
- Pastilles en cuivre : Chaque trou est entouré d’une pastille en cuivre pour faciliter la soudure des composants.
Fonctionnement :
- Placement des composants : Les composants électroniques sont insérés dans les trous appropriés.
- Soudure : Les broches des composants sont soudées aux pastilles en cuivre pour créer des connexions électriques permanentes.
- Connexions supplémentaires : Des fils de soudure ou des ponts de câblage peuvent être ajoutés pour créer des connexions supplémentaires entre les composants.
Avantages :
- Durabilité : Offre une solution robuste et durable pour les circuits permanents.
- Personnalisation : Permet une grande flexibilité dans la conception et la modification des circuits.
- Compatibilité : Compatible avec une large gamme de composants électroniques standards.
Applications typiques :
- Prototypage : Utilisée pour la construction de prototypes de circuits électroniques avant la production de circuits imprimés (PCB).
- Projets DIY : Idéale pour les projets de bricolage (DIY) et les expériences électroniques.
- Réparations : Utilisée pour la réparation ou la modification de circuits existants.
- Éducation : Outil éducatif pour l’apprentissage de la conception et de la construction de circuits électroniques.
Utilisation :
- Planification : Disposez les composants sur la platine de manière à minimiser les longueurs de fil et à éviter les croisements inutiles.
- Insertion : Insérez les broches des composants dans les trous appropriés.
- Soudure : Soudez les broches des composants aux pastilles en cuivre, en veillant à ce que les connexions soient solides et sans court-circuit.
- Connexions : Ajoutez des fils de connexion ou des ponts de câblage pour compléter le circuit selon le schéma de conception.
Considérations :
- Équipement de soudure : Utilisez un fer à souder de bonne qualité et du fil à souder approprié pour garantir des connexions fiables.
- Ventilation : Assurez une bonne ventilation lors de la soudure pour éviter l’inhalation de fumées.
- Inspection : Vérifiez les connexions pour détecter les erreurs ou les soudures froides qui peuvent causer des problèmes de circuit.
La platine de soudage verte de 4×6 cm est un outil polyvalent et pratique pour les projets électroniques, offrant une plateforme fiable pour le prototypage et la construction de circuits permanents.
