Il y a 4 trous de vis de fixation autour de la planche, le diamètre du trou est de 3.1mm, ce qui est pratique pour l’installation et la fixation.

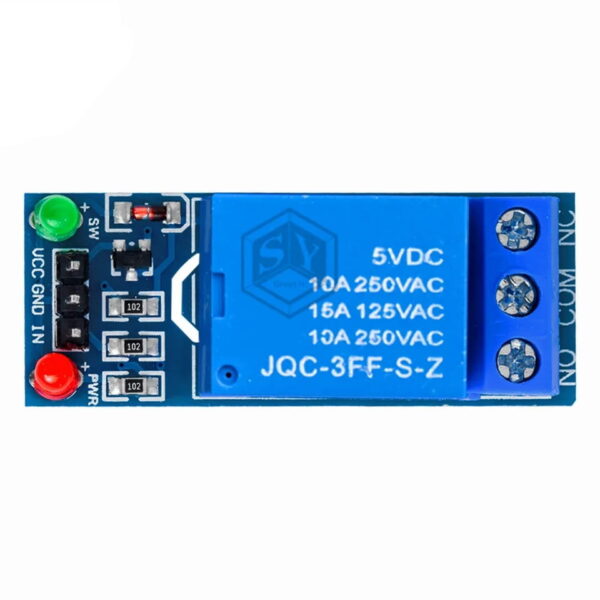

Le relais utilise un relais Songle de haute qualité, à double jet unipolaire. Une extrémité commune, une extrémité normalement ouverte et une extrémité normalement fermée.
Isolation optocoupleur, bonne anti-interférence.
Tirage de bas niveau, libération de haut niveau. L’indicateur d’état est allumé lorsque l’onduleur est fermé et l’indicateur d’état est éteint lorsqu’il est relâché.
VCC est l’alimentation du système et JD_VCC est l’alimentation du relais.
Paramètres électriques:
Tension d’alimentation: DC 5V
Courant: supérieur à 100mA
Charge: 250V 10A AC ou 30V 10A DC
Instructions de câblage:
VCC: alimentation système positive
GND: alimentation du système négative
IN1–IN2: Relais de contrôle Port
