Afficheur 7 segments 0,56 pouces au Maroc

Plage de prix : 5,00د.م. à 25,00د.م.

+ Free Shipping
Guaranteed Safe Checkout

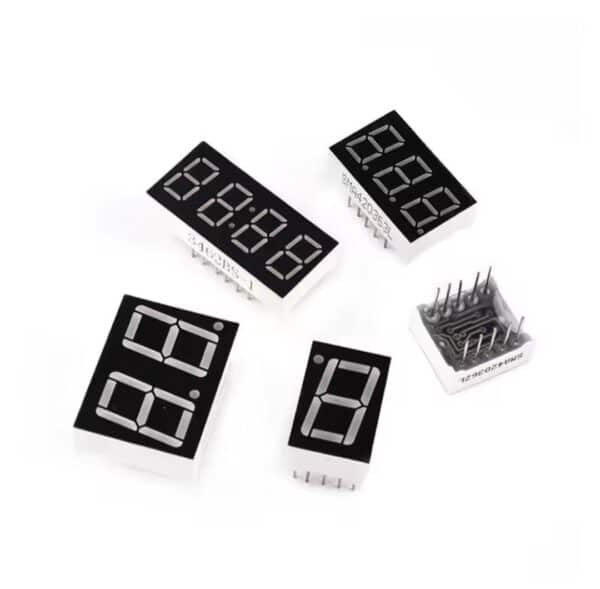

L’afficheur 7 segments à 1 chiffre (taille 0,56 pouce) est un composant électronique aussi simple que puissant. Grâce à son format compact et à son contraste élevé, il offre une lisibilité optimale pour afficher des données numériques. Que ce soit pour prototyper sur Arduino, concevoir une horloge digitale, un thermomètre ou un panneau de contrôle industriel, c’est le choix par excellence des makers et des ingénieurs.

Disponible en versions anode commune ou cathode commune, ce module s’intègre nativement à la quasi-totalité des circuits logiques et des microcontrôleurs du marché.


Caractéristiques Techniques

Spécifications générales

  • Type d’affichage : 7 segments LED (+ Point Décimal / DP)

  • Nombre de caractères : 1 chiffre

  • Taille du caractère : 0,56 pouce (environ 14,2 mm de hauteur)

  • Couleur d’émission : Rouge vif

  • Variantes disponibles : Anode commune ou Cathode commune

Spécifications électriques & mécaniques

  • Tension directe (typique) : ~2.0V par segment

  • Courant recommandé : 10 mA à 20 mA par segment

  • Connectique : 10 broches traversantes (pas standard de 2.54 mm), idéales pour breadboard et PCB

  • Dimensions du boîtier : 19.2 mm x 12.6 mm x 8.3 mm

  • Finition : Boîtier plastique noir opaque avec fenêtres de diffusion rouges pour un contraste maximal


Principe de Fonctionnement

Sous son boîtier, l’afficheur dissimule 8 LED distinctes : 7 d’entre elles forment le chiffre (lettres de A à G) et la dernière gère le point décimal (DP). En combinant l’allumage de ces segments, vous pouvez former tous les chiffres de 0 à 9, ainsi que certaines lettres.

  • En Anode Commune : Toutes les bornes positives (anodes) des LED sont reliées à une broche commune. On l’alimente en 5V (ou 3.3V) et on allume un segment en mettant sa broche (cathode) à l’état LOW (Masse).

  • En Cathode Commune : Toutes les bornes négatives (cathodes) sont reliées. On connecte la broche commune à la masse (GND) et on allume un segment en mettant sa broche (anode) à l’état HIGH.


Exemple de Code : Arduino (Anode Commune)

Voici comment afficher le chiffre « 2 ». Rappel : en anode commune, un état LOW allume la LED et un état HIGH l’éteint.

C++

// Déclaration des broches pour les segments A, B, C, D, E, F, G
int segments[] = {2, 3, 4, 5, 6, 7, 8};

// État des segments pour afficher "2" (A=ON, B=ON, C=OFF, D=ON, E=ON, F=OFF, G=ON)
// En anode commune : ON = LOW, OFF = HIGH
int chiffre_deux[] = {LOW, LOW, HIGH, LOW, LOW, HIGH, LOW};

void setup() {
  for (int i = 0; i < 7; i++) {
    pinMode(segments[i], OUTPUT);
    // Initialisation : on éteint tout (état HAUT en anode commune)
    digitalWrite(segments[i], HIGH);
  }
}

void loop() {
  // Affichage du chiffre 2
  for (int i = 0; i < 7; i++) {
    digitalWrite(segments[i], chiffre_deux[i]);
  }
}

Applications Typiques

  • Gestion du temps : Horloges digitales, chronomètres, minuteries.

  • Mesure & Instrumentation : Thermomètres, voltmètres, ampèremètres.

  • Comptage : Compteurs de passage, affichages de score, indicateurs de niveau.

  • Interface Homme-Machine : Panneaux de commande industriels, affichage de codes d’erreur sur systèmes embarqués.


Écosystème et Compatibilité

Ce composant passif est 100% universel. Il est pilotable par :

  • Les cartes de développement : Arduino (Uno, Nano, Mega), Raspberry Pi, ESP32, ESP8266, STM32.

  • Les circuits intégrés dédiés (pour économiser vos broches) : Registres à décalage (74HC595) ou pilotes d’affichage multiplexés (MAX7219).


💡 Conseils de Prototypage & Bonnes Pratiques

  1. Protection indispensable : N’oubliez jamais d’ajouter une résistance de limitation de courant (entre 220Ω et 470Ω) en série sur chaque broche de segment pour ne pas griller vos LED ou votre microcontrôleur. Ne placez pas une seule résistance sur la broche commune !

  2. Repérage rapide : Si vous avez un doute sur le type de votre afficheur (Anode ou Cathode), utilisez un multimètre en mode « Test de Diode » pour identifier la polarité de la broche centrale.

  3. Économisez vos broches : Si vous devez utiliser plusieurs afficheurs simultanément, orientez-vous vers un circuit intégré comme le MAX7219, capable de piloter jusqu’à 8 chiffres avec seulement 3 fils de communication (SPI).

Size

1 chiffre, 2 chiffre, 3 chiffres, 4 chiffres
