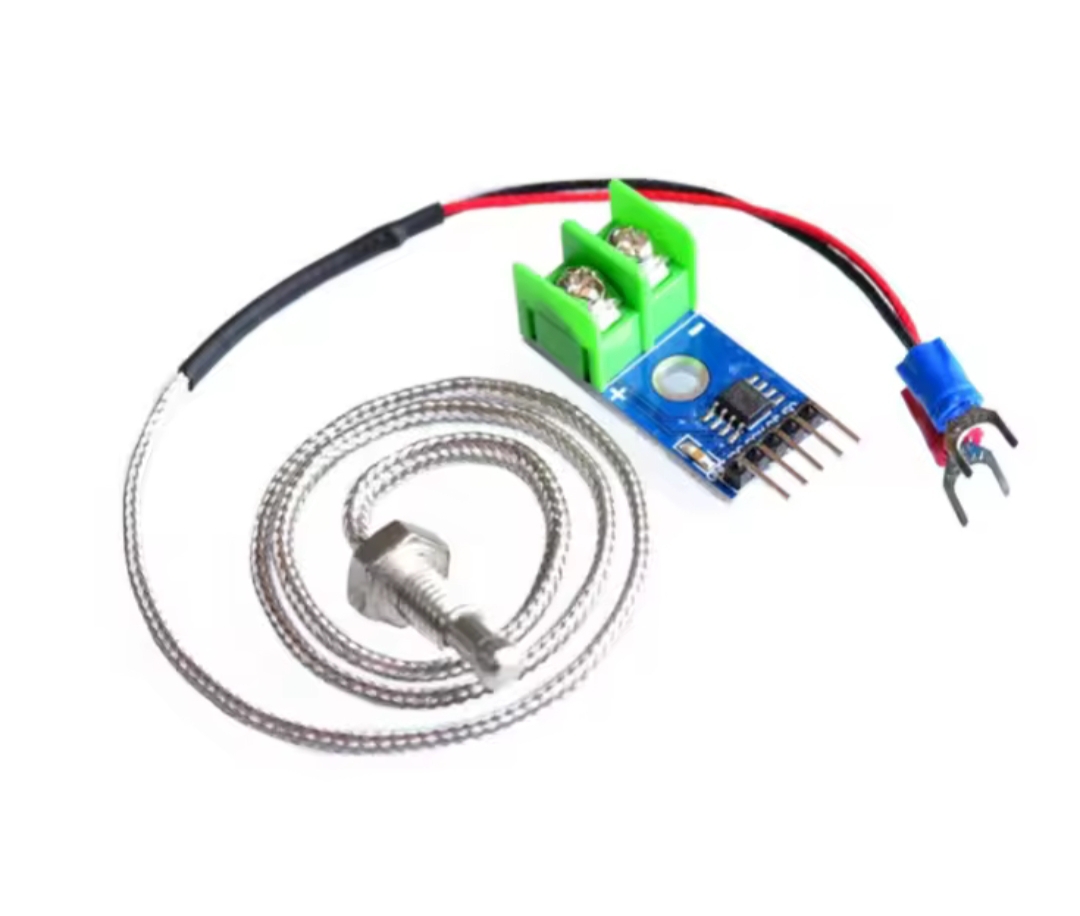

Capteur de température MAX6675 avec thermocouple de type K

Le MAX6675 est un module électronique spécialisé dans la mesure de température à haute précision grâce à son interface avec un thermocouple de type K. Il est très populaire auprès des amateurs d’électronique, des ingénieurs et des makers, car il permet de mesurer des températures très élevées allant jusqu’à 1024 °C, ce qui le rend idéal pour une multitude d’applications industrielles et domestiques.

1. Qu’est-ce que le MAX6675 ?

Le MAX6675 est un convertisseur numérique qui prend les signaux d’un thermocouple de type K et les convertit en données numériques exploitables par un microcontrôleur comme un Arduino, ESP32, Raspberry Pi ou autres cartes de développement.
Contrairement aux capteurs de température classiques (comme le LM35 ou le DHT11), il est spécialement conçu pour résister aux environnements extrêmes.

2. Caractéristiques principales du module MAX6675

• Plage de mesure : 0 °C à 1024 °C

• Précision : ±2 °C

• Résolution : 0,25 °C

• Interface : SPI (Serial Peripheral Interface)

• Alimentation : 3,3 V à 5 V (compatible Arduino et ESP32)

• Type de capteur : Thermocouple K inclus ou à connecter

• Sortie numérique : 12 bits

Grâce à ces caractéristiques, il se démarque comme un capteur fiable, simple à utiliser et adapté aux projets exigeants.

3. Pourquoi utiliser le MAX6675 ?

La plupart des capteurs classiques comme le DS18B20 ou le LM35 se limitent à des plages de température inférieures (généralement en dessous de 125 °C). Le MAX6675 devient indispensable lorsqu’il s’agit de mesurer des températures élevées dans des environnements où les capteurs standards ne survivent pas.

Exemple d’utilisation :

• Sur une imprimante 3D pour contrôler la température de la buse chauffante.

• Dans une machine CNC pour surveiller la température des composants.

• Pour un four industriel ou un barbecue nécessitant une mesure fiable.

• Dans des laboratoires où la précision est essentielle.

4. Exemple concret avec Arduino

Imaginons que vous utilisiez un Arduino Uno. Le MAX6675 peut être connecté facilement via l’interface SPI. Une simple bibliothèque Arduino (comme Adafruit MAX6675) permet de récupérer la température instantanément.

Exemple de code simplifié :

#include « max6675.h »

int thermoDO = 4;
int thermoCS = 5;
int thermoCLK = 6;

MAX6675 thermocouple(thermoCLK, thermoCS, thermoDO);

void setup() {
Serial.begin(9600);
Serial.println(« Lecture température MAX6675 »);
}

void loop() {
Serial.print(« Température: « );
Serial.print(thermocouple.readCelsius());
Serial.println( » °C »);
delay(1000);
}

Ce code affiche en temps réel la température mesurée par le thermocouple.

5. Avantages du MAX6675

✅ Compatible avec Arduino, ESP32, STM32, Raspberry Pi
✅ Supporte des températures extrêmes jusqu’à 1024 °C
✅ Précis et stable
✅ Interface numérique simple via SPI
✅ Consommation d’énergie faible

6. Limites à connaître

• Le capteur ne mesure pas les températures négatives (il commence à 0 °C).

• Le thermocouple utilisé doit être correctement installé pour garantir une lecture fiable.

• La précision reste limitée comparée à certains capteurs de laboratoire.

7. Applications courantes

Le MAX6675 est utilisé dans plusieurs domaines :

• Projets DIY : fours solaires, sondes de barbecue, stations météo haute température.

• Industrie : fours industriels, machines de moulage, équipements de test.

• Éducation : projets universitaires et scolaires pour apprendre la mesure de température.

• Impression 3D et CNC : surveillance de buses chauffantes et têtes de découpe.

8. Pourquoi choisir ce module pour vos projets ?

Si vous recherchez un capteur fiable, simple à intégrer et précis pour mesurer des températures extrêmes, le MAX6675 est une solution idéale. Son prix abordable, sa compatibilité universelle et son installation simple en font un incontournable pour tous ceux qui travaillent sur des projets nécessitant une surveillance thermique poussée.

En résumé, que vous soyez un maker passionné, un enseignant ou un professionnel de l’industrie, le MAX6675 répond à vos besoins de mesure de température dans des conditions exigeantes.
