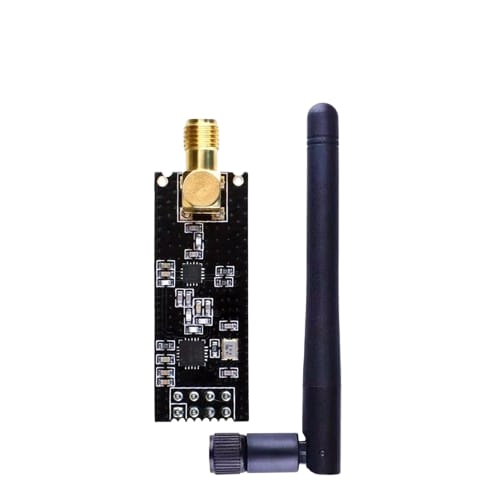

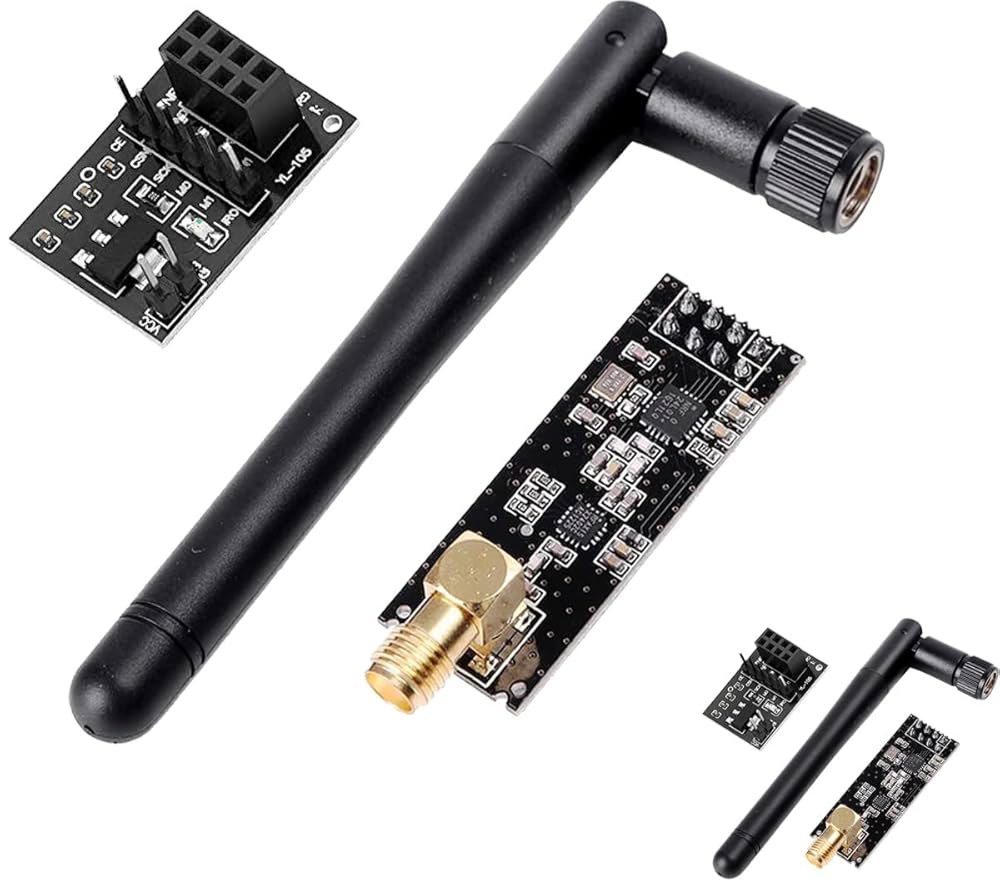

NRF24L01 avec antenne – Module Émetteur-Récepteur 2.4 GHz

Le module NRF24L01 avec antenne 2.4 GHz est un composant sans fil performant, idéal pour la transmission de données à courte et moyenne portée. Ce module fonctionne comme émetteur et récepteur, permettant à deux microcontrôleurs, comme Arduino, ESP32 ou Raspberry Pi, de communiquer sans fil avec fiabilité et rapidité. Grâce à sa fréquence 2.4 GHz, il offre une portée correcte et une faible consommation d’énergie, ce qui le rend adapté aux projets DIY, domotique, robotique et IoT.

Qu’est-ce que le NRF24L01 ?

Le NRF24L01 est une puce de communication sans fil utilisant la bande 2.4 GHz ISM. Ce module est capable d’envoyer et de recevoir des paquets de données numériques entre microcontrôleurs à une vitesse allant jusqu’à 2 Mbps. Avec son antenne intégrée ou externe, il peut couvrir plusieurs dizaines de mètres en intérieur et jusqu’à 100 mètres en extérieur selon l’environnement.

Le module fonctionne en mode half-duplex, ce qui signifie qu’il peut soit émettre, soit recevoir à un moment donné. Grâce à ce fonctionnement, il permet de créer des réseaux de communication robustes, fiables et à faible coût.

Caractéristiques techniques

• Fréquence de fonctionnement : 2.4 GHz ISM.

• Mode : émetteur et récepteur (half-duplex).

• Débit : 250 kbps, 1 Mbps ou 2 Mbps.

• Tension de fonctionnement : 3.3 V (attention : ne pas dépasser 3.6 V).

• Antenne : intégrée ou externe selon le modèle.

• Portée : jusqu’à 100 m en extérieur, environ 30 m en intérieur.

• Compatibilité : Arduino, ESP32, ESP8266, Raspberry Pi et autres microcontrôleurs.

• Consommation : très faible, adaptée aux projets alimentés par batterie.

Avantages du module NRF24L01 avec antenne

1. Communication sans fil fiable : idéal pour les projets nécessitant un échange de données stable.

2. Faible consommation : permet un fonctionnement sur batterie prolongé.

3. Portée améliorée : grâce à l’antenne externe ou intégrée.

4. Polyvalent : peut être utilisé pour télécommandes, robots sans fil, capteurs IoT ou projets domotiques.

5. Compact : facile à intégrer dans tout type de projet électronique.

Applications pratiques

Le NRF24L01 avec antenne 2.4 GHz est utilisé dans de nombreux domaines :

• Robotique sans fil : contrôle de robots ou drones à distance.

• Domotique : communication entre capteurs et contrôleurs dans une maison intelligente.

• Projets DIY Arduino : échange de données entre plusieurs microcontrôleurs.

• Réseaux de capteurs IoT : collecte d’informations à distance sans câbles.

• Télécommandes et gadgets électroniques : création de systèmes sans fil simples et efficaces.

Exemple d’utilisation avec Arduino

Pour utiliser ce module avec Arduino, vous devez connecter les broches VCC, GND, CE, CSN, SCK, MOSI et MISO. Ensuite, avec la bibliothèque RF24, vous pouvez envoyer et recevoir des données.

Exemple de code simple :

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>

RF24 radio(9,10); // CE, CSN

void setup() {
Serial.begin(9600);
radio.begin();
radio.openWritingPipe(0xF0F0F0F0E1LL);
radio.openReadingPipe(1, 0xF0F0F0F0D2LL);
radio.startListening();
}

void loop() {
if (radio.available()) {
char text[32] = «  »;
radio.read(&text, sizeof(text));
Serial.println(text);
}
}

Ce code permet à un module NRF24L01 de recevoir des données envoyées par un autre module.

Comparaison avec d’autres modules sans fil

• Bluetooth : porté plus court, mais plus simple à connecter à un smartphone.

• Wi-Fi : porté plus long et débit plus élevé, mais consommation plus importante.

• NRF24L01 : faible consommation, portée intermédiaire, fiable pour la communication microcontrôleur à microcontrôleur.

Bonnes pratiques

• Toujours utiliser 3.3 V pour l’alimentation, jamais 5 V.

• Placer le module avec l’antenne dégagée pour améliorer la portée.

• Utiliser des condensateurs si vous alimentez le module depuis certaines cartes Arduino pour stabiliser la tension.

• Éviter les interférences avec d’autres appareils 2.4 GHz (Wi-Fi, Bluetooth).

Ressources et liens utiles

Pour enrichir vos projets, vous pouvez utiliser :

• La bibliothèque RF24 Arduino pour faciliter la communication.

• Un kit Arduino Uno pour tester vos modules.

Pour en savoir plus sur la technologie, consultez l’article Wikipédia sur le NRF24L01.
